Теплица из алюминиевого профиля своими руками

Преимущества и недостатки теплицы из профиля

Почему стоит построить теплицу из профиля самостоятельно? Чем такая конструкция будет лучше парника из дерева или покупной постройки, которую нужно лишь привезти и собрать на месте? Прежде чем приступать к делу, следует понять, в чем преимущества теплицы из профиля, построенной собственноручно.

1. Свобода выбора – вы сами можете решать, каких размеров и какой формы будет ваша будущая теплица. Вашу фантазию могут ограничить лишь требования к прочности каркаса и бюджет, выделенный на обустройство теплицы.
2. Экономия – металлический профиль дешевый, обшивка из поликарбоната или пленки также не является дорогой. Кроме того, к стоимости постройки не прибавляется наценка от производителя теплицы, которая может быть существенной. В итоге равноценная по площади и качеству постройка может обойтись вам на 30-50% дешевле, чем покупная.

   Каркас теплицы из профильной трубы

3. Долговечность – оцинкованные металлические профили не требуют дополнительной защиты от коррозии. Им не страшны сырость, влага и воздух, они не ржавеют. При правильной постройке и уходе за теплицей, конструкция прослужит вам очень долго.
4. Мобильность – каркас из оцинкованного металлического профиля и обшивка из пленки или поликарбоната обладают чрезвычайно малой массой. Перенести такую теплицу на новое место можно, даже не разбирая постройку. Если же это необходимо, то демонтаж и обратный монтаж не займут у вас много времени.

   Профиль оцинкованный

5. Простота постройки – для самостоятельной постройки теплицы из металлического профиля не нужно обладать какими-то особыми знаниями и умениями, нужны лишь базовые навыки работы с набором инструментов, которые можно найти в любом доме. А у тех, кто до этого занимался ремонтом и установкой гипсокартонных потолков, дело пойдет еще проще и быстрее.

Помимо преимуществ, перед началом строительных работ следует ознакомиться и с недостатками теплицы из металлического профиля. По сути, он один, но довольно значительный – зимой, под воздействием больших масс снега, каркас и крепления могут не выдержать и теплица сложится. Есть два способа решить эту проблему.

Первый – усилить каркас теплицы. Для этого уменьшается расстояние между арками (или фермами, в зависимости от конструкции), вводятся дополнительные укосины и стойки-колонны, поддерживающие крышу теплицы. Придется потратить больше материалов, но эти затраты окупятся со временем.

Второй способ решения проблемы со снеговой нагрузкой – обустройство съемной крыши. Это годится для тех теплиц, которые эксплуатируются только в дачный сезон. По его окончании в теплице снимается крыша на зиму. В результате каркасу ничего не угрожает, а весной нужно лишь убрать остатки снега и смонтировать все обратно.

Выбор профиля

Самодельная теплица состоит из фундамента и каркаса. Материал, из которого выполнен каркас, может быть разнообразным, главное, чтобы под рукой были чертежи.

Прочность теплицы напрямую зависит от материала каркаса. К распространённым относят теплицы из ПВХ, металлопрофиля и деревянных дополнительных элементов. Более крепким и долговечным материалом для каркаса есть металлопрофиль.

Данный вид профиля хорошо переживает зиму (не боится снега) и резкие порывы ветра.

Конструкции, что состоят из поливинилхлорида, характеризуются износостойкостью и безопасностью использования. Для долгосрочного использования подбирают толстые трубы. Данное строение будет характеризоваться не проницательностью и не будет нуждаться в особом уходе.

Также распространённым вариантом для создания теплицы является деревянная перегородка. Эта конструкция хоть и легка в установке и обработке, но всё же требует чертёж.

Недостатком теплицы из дерева есть ее неустойчивость к природным условиям. Если обработать древесину специальными средствами против гниения, то прослужит она намного дольше.

Пусть деревянные перегородки экологичней и экономичней, но не настолько крепкие и долговечные как металлопрофиль и стальной профиль. Для лучшего внешнего вида дерево покрывают морилкой.

Прежде чем приступать к созданию чертежей и планов, нужно определиться с общей формой каркаса для будущей теплицы. Существует несколько базовых вариантов, имеющих свои достоинства и недостатки. Разберем их по отдельности.

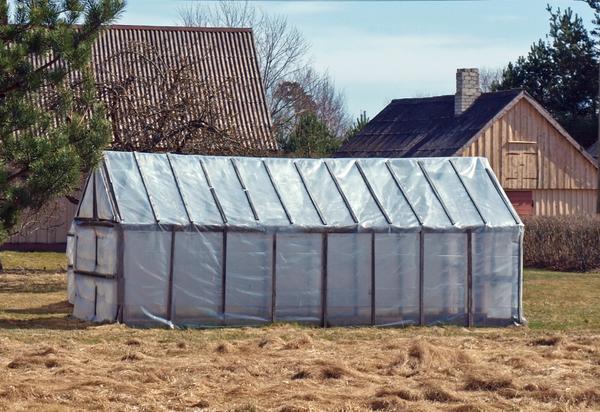

Двухскатная теплица. Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, представляет собой уменьшенный и упрощенный дом с двухскатной крышей.

Достоинства у конструкции следующие:

• высокая жесткость;
• углы наклона крыши – решение проблемы со снегом;
• отсутствие необходимости в гибком профиле;
• 100% площади теплицы пригодны к использованию.

Недостатки двухскатной теплицы заключаются в следующем:

• сравнительно высокий расход материалов;
• сложность конструкции;
• неудобства с обшивкой крыши.

Арочная теплица. Самая распространенная на данный момент форма каркаса для парника. Представляет собой набор дуг из профиля, соединенных друг с другом горизонтальными стяжками.

Достоинства:

• простота конструкции;
• малый расход материала;
• стойкость к сильным ветрам;
• быстрота сборки каркаса и укладки обшивки.

Но есть у арочной теплицы и свои недостатки, причем заметные:

• необходимость регулярно счищать снег;
• нужен гибкий профиль или инструменты для его сгибания;
• узкие участки непосредственно у стенки нельзя использовать.

А-образная. Представьте, что от обычной теплицы с двухскатной крышей осталась только крыша, причем сильно вытянутая в высоту. Вот так и выглядит парник с А-образным каркасом.

Довольно необычная конструкция, встречающаяся редко, но со своими плюсами:

• отсутствие проблем со снегом;
• простота в сборке;
• необычный внешний вид.

Редкость А-образной теплицы можно объяснить ее недостатками:

• проблемы с полезной площадью;
• более трудоемкая укладка обшивки;
• неудобство в работе с грядками.

Односкатная теплица. Представляет собой обычную теплицу, но крыша наклонена лишь в одну сторону. Преимущества и недостатки не отличаются от таковых у двухскатной теплицы. Хорошо подходит в качестве пристройки к жилому дому и парника под выращивание рассады для «большой» теплицы.

Существуют и иные, более сложные конструкции – купольная, шатровая и т. д. Однако нужно учитывать, что теплица делается самостоятельно и из сравнительно легкого каркаса, потому возводить такие парники можно, но только при наличии большого опыта, а также времени и сил, которые не жалко потратить.

Что касается форм для таких теплиц, то их, как и у теплиц из металлопрофиля, основных три:

• дугообразные;
• односкатные;
• двухскатные теплицы.

Каждая теплица той или иной формы может иметь покрытие из:

• полиэтиленовой пленки;
• поликарбоната;
• стекла.

Надо сказать, что дугообразные формы стеклом покрыть нельзя, так как оно не гнется.

Подготовительный этап по сотворению теплицы

Чтобы правильно согнуть профильную трубу для теплицы, предварительно следует изучить теоретическую часть процесса Трубчатый каркас из трубопроката с квадратным, прямоугольным или круглым сечением привлекает многих садоводов своей прочностью, длительным сроком службы. Благодаря высокой прочности данного материала, каркас для теплицы можно сделать тоньше, что позволит пропускать больше света в теплицу.

Прежде, чем сделать теплицу своими руками из профиля, необходимо приготовить инструменты к использованию, а именно:

• Метровую линейку, рулетку.
• Спиртовой уровень.
• Стальной или металлический профиль.
• Лобзик, шуруповёрт.
• Саморезы.
• Поликарбонат.
• Ножницы, режущие метал.

Тем, кто хочет, чтобы теплица прослужила не один год и была как новая, необходимо выбрать для таких целей металлопрофиль. К тому же в роли покрывающего материала выступает поликарбонат.

Для создания перегородки берём направляющие рейки и металлопрофиль. Все элементы закрепляются саморезами. Металлопрофильный парник будет сделать куда проще, если её размеры отрегулировать под листы поликарбоната. В толщину поликарбонат должен быть не менее 4 мм.

Стандартный размер теплицы составляет – 6Х3м, а в высоту – 2,5м. Чтобы сэкономить материал приспосабливаем данные размеры под листков поликарбоната и металлический профиль. Для зимнего времени придумывают расположение искусственного отопления.

Проектирование теплицы из профиля

Выбрав форму будущего парника, нужно взять несколько листков бумаги (желательно миллиметровки или в клетку), карандаш, ластик и приступить к составлению чертежа постройки. При наличии навыков работы с компьютером, чертеж можно составлять в программах для 3D-моделирования и проектирования. Из них самая простая в освоении  — Google SketcUp.

Для начала необходимо выбрать размеры постройки. При этом исходите из габаритов стандартного листа сотового поликарбоната – 6 на 2,1 м. Учитывайте также способ соединения отдельных элементов обшивки друг с другом – при помощи соединительных профилей или внахлест. Чаще всего дачники выбирают ширину теплицы, равную 2-3 м.

Не забудьте также о дверном проеме, продумайте, какие его размеры будут удобны для вас. Уделите внимание расположению форточек и фрамуг, особенно в теплицах большой площади, так как растения в них будут особенно нуждаться в вентиляции.

Заключительный этап проектирования – продумывание и прорисовка на чертеже соединений профиля в единый каркас. Не забудьте подсчитать количество нужного материала и крепежей для последующей закупки с учетом запаса в 10-15%.

Изготовление теплицы из профильной трубы своими руками

К стадиям создания теплицы относят подбор места, установка фундамента и каркаса.

Для сборки каркасов теплиц и парников употребляются разные виды материалов. Это может быть дерево, пластмассовый либо железный профиль. Часто встречаются модели, выполненные из шляпного профиля, профиля для гипсокартона, дюралевого профиля.

Каждый вид профильной трубы обладает определенными качествами и применение его обуславливается режимом функционирования теплицы. Для более легких вариантов сезонного использования полностью сгодится пластмассовый либо покрытый цинком профиль.

Сборка каркаса постройки из профиля, изготовленного из оцинкованной стали

В зонах рискованного земледелия, результативность агрономического усилия зависит только от теплиц.  Качественно собранная и продуманная до мелочей постройка позволит собрать ранний урожай уже в апреле. Если постараться и провести обогревательную систему, то можно будет круглый год собирать урожай зелени, овощей и ягод.

Виды теплиц

Современная промышленность выпускает все необходимые материалы, позволяющие возвести каркас теплицы своими руками. Малобюджетным доступным стройматериалом стали профильные трубы или ПВХ трубы. Для сборки конструкции не нужны особые профессиональные навыки и знания, необходимо желание и следование советам.

Преимущества данной постройки:

1. Легкая сборка.
2. Простой демонтаж.
3. Применение простого инструментария.
4. Отсутствие дополнительных затрат на обслуживание.
5. Стойкость к гниению и грибковому поражению.
6. Устойчивость к деформации, вызванной повышенной температурой.

Возвести теплицы для больших дачных участков предлагается из нескольких популярных материалов: каркасов из стальной, профильной и алюминиевой труб.

Решение выбора материала зависит от возможностей бюджета, но в любом случае, каркасы теплиц из профиля будут экономически выгодным вариантом.

Профиль обеспечивает высокие эксплуатационные качества постройки и обходиться дешевле, чем металлические трубы.

Опыт владельцев позволил выделить наиболее удачные для урожайности посевов формы возводимых теплиц:

1. Арочная форма. Подходит для выращивания невысоких растений.  Крыша самоочищается от снежных наносов и мусора.
2. Тоннельная форма. Имеет стандартные габариты: высота 5 м, ширина 10 м. Идеально подходит для выращивания высокорослых растений (вьющихся или вертикально растущих). Обладает повышенной устойчивостью к порывам воздушного потока.
3. Двускатная форма. Дает возможность возведения высоких конструкций. Используется для выращивания зелени на опорах, вьющихся и прямостоящих растений. Дает возможность распорядиться площадью участка рационально при возведении нескольких теплиц.  Вертикальные стены более плотно прилегают друг к другу, не оставляя неиспользованных участков земли.
4. Пирамидальная форма. За счет компактного дизайна и узких габаритов, постройка занимает минимум места. Используется под выращивание материала для рассады.

Возведение теплицы требует правильного расположения к сторонам света. Необходимо создать условия наибольшего попадания солнечных лучей в течение дня, чтобы обеспечить комфортные условия выращивания.

Теплицы не возводят вблизи высокорослых деревьев, дающих тень. Повышение температуры воздуха внутри конструкции компенсируют устройством вентиляционной системы. Заранее обеспечивают свободный подход и подвоз ручного транспорта или автомобиля для сбора урожая.

Для обогреваемой зимней теплицы лучше всего выбирать место рядом с жилым домом, это снизит затраты по обогреву. Близкое расположение дает преимущество в использовании одного агрегата на прогрев и подачу теплоносителя в дома и теплицы.

На рамы каркаса берут трубы с диаметром профиля 40 х 20 мм, они мощные и хорошо сохраняют устойчивость при порывах ветра, не деформируются под влиянием высокой температуры. Для связки меду рамами идеально подходят трубы сечения 20 х 20 мм.

Работа начинается с выполнения схемы будущей конструкции. Оптимальные размеры теплицы выводятся на чертеже. План позволяет визуально представить каркас теплицы и подобрать его габариты таким образом, чтобы свести потери металла при резке к минимуму.

Полукруглая рама имеет большую полезную площадь, чем двухскатная, но для ее возведения нужен дорогостоящий станок – трубогиб. Ручная гибка труб, наполненных песком, более сложная и не дает желаемой геометрии дуги.

  Самый оптимальный вариант – это двускатная постройка.

Каркасы для теплиц из профиля рассчитывают под длину 6.05 м, так как именно такой длины отрезки реализуются со складов и считаются стандартными.

Принимаем высоту равной 1.7 м, профиля потребуется 3,4 м. От общей длины отрезка остается невостребованный кусок длиной 2.65 м. С учетом угла наклона ската кровли, обычно угол 300 получаем ширину в 2.24 м.

Полученную ширину уменьшим на 24 см, тогда можно будет накрыть теплицу стандартным листом поликарбоната, а также оставить для стока воды боковые свесы.

Далее выбираем конструкцию для основания теплицы. Варианты обустройства могут быть разными. Фундамент строят из любого подходящего материала, начиная от железнодорожной шпалы, заканчивая ростверком из винтовой сваи. Рассмотрим наиболее популярный и подходящий любому хозяину вариант – бетонный, мелкий фундамент, с глубиной 1 «штык» лопаты:

1. До заливки разравнивается поверхность площадки строительства, выкапывается котлован.
2. Затем по периметру основания закладываются анкера для крепления профильных труб.
3. Готовится раствор из смеси цемента, песка и мелкой гальки, как при обычном строительстве.
4. Смесь заливается в котлован и остается до схватывания бетона.

Монтаж каркаса

Когда бетонная смесь схватилась, собираем каркас теплицы из труб. К закладным деталям привариваем профиль с диаметром сечения 40х20 мм. Это будет прочная основа для крепежа основных и вспомогательных тепличных рам.

Чтобы не было перекосов, сборку рам производят на гладкой и, желательно, плотной площади. На имеющейся, на участке подходящей площадке, сделайте разметку контура будущей рамы, отмерьте, а затем приступайте к нарезке по размерам основного чертежа.

Не спешите сразу разрезать весь профильный отрезок, просто выполните надрез в месте сгиба. Затем осторожно и аккуратно сгибайте трубу по месту надреза для получения рамы необходимой конфигурации.

Углы надрезов определяйте сразу, учитывайте, что при сгибании срезы должны состыковываться с точностью. Теперь приступайте к проварке стыков на собранной заготовке.

С учетом ширины поликарбоната -2 м, выбирается шаг арок. Его длина подбирается с расчетом того, чтобы стыки попадали на профильную трубу. Жесткость каркасных труб 40х20 позволяет делать шаг в 1 м.

Рамы каркаса устанавливаются с промежутком в 1 метр, скрепляются между собой отрезками труб квадратного сечения 20х20. Для этого отрезки ввариваются заподлицо с основным профилем.

Такое соединение позволить покрыть теплицу ровным слоем поликарбоната, без неровностей и морщин.

Горизонтальная связка из труб профиля устанавливается с отступом в 10 см от пункта перегиба рам, что позволит качественно прикрепить лист поликарбоната по длине и ширине.

Проведя все операции по сборке, сварке и установке каркаса, убедившись в его прочности, проверив по уровню расположение в плоскостях и вертикалях, приступают к установке покрытия.

Сначала подготавливаются инструменты и крепеж. Для крепления подойдут саморезы 3,2х25 мм с прессшайбой, специализированный комплект для крепежа поликарбоната, состоящий из самореза термошайбы.

Стандартная ширина поликарбоната — 2 метра.  Крепится встык, лицевая сторона наружу. Обычно, указывается обратная сторона на маркировке к изделию.

Стык кровельного конька из профильных труб накрывается по желанию профилями металлочерепицы, ПВХ  и другими. Закрепление выполняется саморезами к продольным связям.

Поликарбонатный лист крепиться на дверную и форточную рамку аналогично процессу покрытия рам. Единственное, подбираются размеры покрытия строго по размеру рамы, чтобы обеспечить нормальное открывание и закрывание дверей. Если оставить запас, то не получится плотного герметичного закупоривания теплицы.

Как сделать каркас для теплицы из профильной трубы своими руками

Чтобы собрать каркас, понадобится 8 направляющих. Соединяем их по две штуки, скручивая тексами таким образом, чтобы получились 4 заготовки по 6 метров длиной каждая. Это будут верхние и нижние части пространственного каркаса, образующие длинную сторону теплицы.

Для торцевых сторон используем трехметровые профили. Длина профиля для вертикальных частей каркаса будет составлять 1,43 м. Нарезаем 12 заготовок по 1,5 метра каждая (7 сантиметров нужны для соединения с фермами кровли).

Теперь можно переходить к сборке каркаса. Последовательно скручиваем между собой четыре заготовки нижней горизонтальной части пространственного каркаса. В результате должен получиться прямоугольник из профиля размером 6 х 3 метра. Затем прикручиваем к нему боковые стойки вертикальной части каркаса с обеих сторон.

Чтобы они не распадались, можно их верхние части прихватить профилем.Таким же способом устанавливаем вертикальные части пространственного каркаса длинных сторон теплицы. В профиль вставляем деревянный брус и скрепляем саморезами. Это необходимо для утяжеления и устойчивости конструкции. После чего прикручиваем к получившейся конструкции заготовленные фермы для крыши.

На боковой стороне каждого треугольника откладываем расстояние по 10–15 см с каждой стороны. На этом уровне прикручиваем профиль таким образом, чтобы он последовательно соединял между собой все треугольники. Чтобы усилить соединения вертикальных и горизонтальных конструкций, нарезаем Г-образные заготовки из остатков профиля и прикручиваем их одной стороной к вертикальному профилю, а другой — к основанию треугольных конструкций, образующих кровлю. Каркас готов.

Монтаж каркаса теплицы своими руками из профиля алюминиевого и его обшивка

Для начала немного о качестве материалов. Профиль и направляющие обязательно должны быть перегородочными, а не стеновыми и уж тем более не потолочными. Нельзя покупать для теплицы дешевый мягкий материал. Металл будет работать в условиях агрессивной внешней среды: влаги, ветра, перепадов температур.

Начинал строительство я со сборки конструкций для крыши. Чтобы отходов от профиля оставалось как можно меньше, я решил строить по длине профиля (она составляет три метра). Поэтому ширина моей теплицы три метра, а длина – шесть. Крыша состоит из четырех треугольников, основание которых равно трем метрам, высота – 0,60 см.

Длина боковых сторон – 1,615 м. Подготавливая профиль для боковых сторон, нужно сделать десятисантиметровые припуски с обоих концов заготовки для крепления к основанию.Обе боковые стороны треугольника делаются из одного профиля. Для этого полочки его с обеих сторон надрезаются до основания профиля и сгибаются под нужным углом.

Наращиваем недостающие хвосты или подрезаем под размер основание. Получается верхняя часть, которую прикручиваем к другому целому профилю (основанию треугольника) так, чтобы верхушка треугольника приходилась на середину основания. От верхушки к основанию прикручиваем профиль длиной 60 см. Он придаст конструкции жесткость.

1. Из четырех отрезов собирается рама для крепления к ней двери (форточка будет сделана в самой двери). Снизу и посередине длины рамы по обе стороны от нее монтируются еще четыре отреза. К краям нижних боковых деталей прикладываются края сегментов, которые вдвоем образуют каплевидную дугу. Сначала закрепляются их нижние концы, затем они прикрепляются к средним боковым отрезкам, после чего вместе сводятся их верхние края и фиксируются. Таким же образом изготавливается вторая торцевая часть конструкции.

2. Далее собирается рама самой двери из 4 элементов. Прямоугольник разделяется на три равных части и в зонах разделения монтируются отрезки для приданий полотну жесткости. В верхнем сегменте монтируется прямоугольник из меньших отрезков, который будет исполнять роль форточки. Обе двери с форточками монтируются к торцам на петли (сами же форточки посажены на петли на дверную раму).

3. На сложенные друг на друга торцевые стены конструкции укладываются сверху новые элементы, из которых будут делаться внутренние опорные дуги. Сгибание элементов выполняется по уже сделанному шаблону, чтобы все детали были одинаковые. Далее все соединенные в верхней точке детали складываются на торцы стопкой, и на их внешние стороны наносится разметка, по которой будут монтироваться горизонтальные ребра жесткости.

4. Нарезаются горизонтальные ребра жесткости одинаковой длины. Их количество рассчитывается так: на соединение каждых двух дуг с одной стороны необходимо 4 отрезка, с двух сторон – 8 штук. На конструкцию с пятью дугами понадобится 32 элемента.

5. К фундаменту временно не жестко монтируется первый торец. Чтобы его не вело, под него устанавливаются подпорки. Далее монтируется первая дуга, которая соединяется с торцом при помощи 8 нарезанных ранее элементов. Расстояние между двумя нижними горизонтальными отрезками больше, нежели между двумя верхними. После соединения между собой они жестко крепятся к фундаменту.

6. Таким образом монтируются все оставшиеся секторы и второй торец.

7. Обшивка выполняется посредством термошайб, которыми закрепляется поликарбонат. Шаг между элементами крепежа около 30 см. Крепеж элементов на стене, в сторону которой закрывается дверь, проводится на расстоянии 10 см от ее края. Это делается для плотного прилегания материала на двери, который будет накладываться на стену внахлест (при закрытии двери или форточки).

8. Крепежный элемент не должен повреждать целостность поверхности обшивочного материала. В противном случае, в этих местах будут частые протечки, которые приведут к порче каркаса и загрязнениям внутреннего пространства сотов.

9. Края листов закрываются при помощи специального торцевого профиля, а стык листов на крыше – металлическим коньком.

Каплевидная форма конструкции наиболее желательна для алюминиевых элементов каркаса. Во время непогоды на такой крыше не скапливаются осадки, вследствие чего каркас не подлежит воздействию чрезмерно сильных нагрузок. При наблюдении частых и сильных порывов ветра в месте установки постройки, необходимо усилить своими руками теплицу из профиля алюминиевого посредством поперечных и наклонных дополнительных стоек.

Для профильной теплицы следует грамотно подобрать место для её установки. Лучший выбор – солнечный участок без единого дерева.

Виды теплиц

Для начала немного о качестве материалов. Профиль и направляющие обязательно должны быть перегородочными, а не стеновыми и уж тем более не потолочными. Нельзя покупать для теплицы дешевый мягкий материал. Металл будет работать в условиях агрессивной внешней среды: влаги, ветра, перепадов температур.

Начинал строительство я со сборки конструкций для крыши. Чтобы отходов от профиля оставалось как можно меньше, я решил строить по длине профиля (она составляет три метра). Поэтому ширина моей теплицы три метра, а длина – шесть. Крыша состоит из четырех треугольников, основание которых равно трем метрам, высота – 0,60 см.

Длина боковых сторон – 1,615 м. Подготавливая профиль для боковых сторон, нужно сделать десятисантиметровые припуски с обоих концов заготовки для крепления к основанию. Обе боковые стороны треугольника делаются из одного профиля. Для этого полочки его с обеих сторон надрезаются до основания профиля и сгибаются под нужным углом.

Наращиваем недостающие хвосты или подрезаем под размер основание. Получается верхняя часть, которую прикручиваем к другому целому профилю (основанию треугольника) так, чтобы верхушка треугольника приходилась на середину основания. От верхушки к основанию прикручиваем профиль длиной 60 см. Он придаст конструкции жесткость.

Сборка ферм для монтажа крыши

Для торцевых сторон используем трехметровые профили. Длина профиля для вертикальных частей каркаса будет составлять 1,43 м. Нарезаем 12 заготовок по 1,5 метра каждая (7 сантиметров нужны для соединения с фермами кровли).

Теперь можно переходить к сборке каркаса. Последовательно скручиваем между собой четыре заготовки нижней горизонтальной части пространственного каркаса. В результате должен получиться прямоугольник из профиля размером 6 х 3 метра. Затем прикручиваем к нему боковые стойки вертикальной части каркаса с обеих сторон.

Чтобы они не распадались, можно их верхние части прихватить профилем. Таким же способом устанавливаем вертикальные части пространственного каркаса длинных сторон теплицы. В профиль вставляем деревянный брус и скрепляем саморезами. Это необходимо для утяжеления и устойчивости конструкции. После чего прикручиваем к получившейся конструкции заготовленные фермы для крыши.

На боковой стороне каждого треугольника откладываем расстояние по 10–15 см с каждой стороны. На этом уровне прикручиваем профиль таким образом, чтобы он последовательно соединял между собой все треугольники.  Чтобы усилить соединения вертикальных и горизонтальных конструкций, нарезаем Г-образные заготовки из остатков профиля и прикручиваем их одной стороной к вертикальному профилю, а другой — к основанию треугольных конструкций, образующих кровлю. Каркас готов.

 Размер теплицы – 18 кв.м. На сборку каркаса я потратил восемь часов, работая без помощника.Источник

1. На фундамент по всему его периметру укладываются и фиксируются нижние опорные детали, к которым будут крепиться вертикальные стойки.

2. Сначала собираются боковые стены. К нижнему элементу с шагом в 50 см крепятся вертикальные стойки, которые сверху соединяются точно таким же горизонтальным элементом, как и снизу.

3. Посередине торцов устанавливаются подпорки для конька. К вершинам этих подпорок крепят края деталей, которые вторым концом прикреплены к углам собранных боковых стен (по две с каждой стороны подпорки).

4. Сверху монтируется на вершины подпорок конек. От верхнего края стен к коньку укладываются детали на расстоянии 50 см друг от друга. К ним будет крепиться профиль для крепежа листов поликарбоната на крыше.

5. На торцах устанавливаются дополнительно 4 вертикальных детали, которые упираются в конек. На высоте дверного проема монтируется одна горизонтальная деталь, которая крепится к угловым стойкам боковых стен.

6. Монтируются двери и форточки. После чего постройка обшивается поликарбонатом при помощи специального профиля.

Сделать арочную конструкцию из профиля такого типа крайне сложно. Проще приобрести готовое изделие и просто самостоятельно собрать его. Арочный каркас — наилучший вариант, так как такая форма кровли позволяет лучше проникать солнечным лучам внутрь, помещение быстрее прогревается, что благоприятно влияет на растения.

Первый вариант состоит из следующих элементов, собираемых по отдельности:

• основной и второстепенный фронтоны;
• боковые стенки;
• крыша.

Один из фронтонов теплицы (а в случае с длинной постройкой — оба) должен иметь проем для двери, собираемой отдельно. Сами фронтоны же собирались из основания, вертикальных стоек, верхней горизонтальной балки, крыши и укосин.

Шаг 1. Отмерьте профиль для основания и обрежьте его по нужной длине. Для этого воспользуйтесь либо направляющим UD-профилем, либо потолочным, но с отогнутыми загибами на концах в местах входа вертикальных стоек.

Шаг 2. Просверлите в профиле основания отверстия для крепления к фундаменту теплицы. Интервал между ними – 0,75-1,5 м.

Шаг 3. Вставьте крайние вертикальные стойки «полкой» влево и вправо соответственно. Закрепите в основании при помощи четырех саморезов на каждое соединение – по два на «лапку» UD-профиля.

Шаг 4. Тем же способом вставьте внутренние вертикальные стойки. При помощи горизонтальной перемычки сформируйте дверную раму. Крепить ее можно двумя способами – либо при помощи Т-образного соединителя, либо через подрезку боков у профиля перемычки и фиксации на получившийся «лепесток».

Шаг 5. Установите верхнюю горизонтальную балку из того же профиля, из которого сделано основание.

Шаг 6. Закрепите профили стропил со стенкой фронтона и друг с другом при помощи подрезания боков и образования «лепестков».

Шаг 7. Снабдите стропила фронтона схватками и укосинами для образования более крепкой конструкции.

По такой же схеме постройте второй фронтон теплицы. После этого можно приступить к созданию боковых стенок.

Шаг 1. Отмерьте и отрежьте профиль основания, просверлите отверстия для крепежа к фундаменту. Оставьте с краев «лепестки» для соединения боковых стен теплицы с фронтонами.

Шаг 2. Подготовьте вертикальные стойки нужной высоты, вставьте их в основание и соедините между собой саморезами (по два-три на каждый бок профиля). Интервал между стойками, в зависимости от плана, может составлять 0,5-1 м. Чем меньше его значением, тем прочнее конструкция, но и тем больше материалов на нее понадобится.

Шаг 3. Установите сверху на стойки еще один горизонтальный профиль, соедините все саморезами.

Шаг 4. Смонтируйте оба фронтона и обе боковых стенки на фундамент, закрепите при помощи длинных саморезов или анкерных болтов.

Последний этап формирования каркаса – обустройство крыши. Она собирается по тому же принципу, что и на фронтонах, только стропила закрепляются на верхних горизонтальных балках при помощи «лепестков». Для дополнительной прочности конструкции многие умельцы дополняют каркас укосинами, соединяющими стропила и вертикальные стойки напрямую.

Сегодня на рынке теплиц продается множество конструкций из V-образного профиля. Но при наличии должных умений и инструментов, ее не составит труда воспроизвести самостоятельно, в домашних условиях. Начнем процесс постройки с фронтонов.

Шаг 1. Отрежьте отдельные куски профиля, из которых будет составляться арка теплицы. Оптимальное число ее составных элементов – 5 штук. Для придания округлости профилю используйте станок-трубогиб.

Шаг 2. Просверлите отверстия для крепежа согласно чертежу. Для защиты от коррозии обработайте их холодным оцинковыванием.

Шаг 3. Соедините элементы арки в единую полукруглую конструкцию с помощью гаек и болтов.

Шаг 4. Присоедините к арке укосины и перекладины.

Шаг 5. При помощи уголков и пластин-треугольников смонтируйте на фронтоне вертикальные стойки, раму под дверь и косые поперечины. Также заранее закрепите уголки для горизонтальных стяжек теплицы.

Шаг 6. Закрепите на фронтоне боковые и верхние горизонтальные стяжки.

Шаг 7. В свою очередь, к стяжкам на болты крепите промежуточные арки.

Шаг 8. Этапы 6 и 7 повторяются последовательно несколько раз, для формирования цельного каркаса теплицы.

Шаг 9. Соберите с обратной стороны еще один фронтон, но без рамы под дверь.

Шаг 10. Закрепите готовый каркас на фундаменте с помощью уголков и саморезов (или анкерных болтов). Проверьте правильность и надежность всех креплений.

Выкапываем траншею, соответствующую парнику, под будущий фундамент. Формируем опалубку (кирпичную ячейку) и вливаем внутрь цемент. Во время зимы верх теплицы убирают (каркасные перегородки), а вот трогать фундамент надобности нет.

Перед началом работы разрабатываем чертёж. Для начала делаем основание.

Берём направляющий профиль, кладем на начерченную линию. Если длина теплицы равна стандарту (6м), а длина металлопрофиля – 3м, то тогда соединяем два металлических профиля между собой так, чтобы они соответствовали чертежу.

Нарезаем ножницами профиль и крепим в направляющие. Крепление проводится саморезами, по два с каждой стороны. При помощи второго профиля делаем угол равен 90 ̊.  В профиле, что выбран на шириной теплицы, делаем угловой надрез, его длина соответствует ширине профиля.

Отрезанный участок загибают. Также делаем 2 надреза на профиле, что выступает длиной теплицы. К тому же внешний надрез меньше у 2 раза за внутренний.  Объединяем все элементы саморезами. Другие углы соединяем также.

По чертежу устанавливаем стойки. Для создания теплицы в начале крепим угловые стойки. Для приведённого действия ставим два стоечных профиля по углах. Вставляем профиля друг в друга, чтобы нижнее плоские поверхности уходили вне.

Виды теплиц

Обшивка теплицы

Последний этап постройки теплицы из металлического профиля – это обшивка. Чаще всего применяются листы сотового поликарбоната толщиной 4 мм. Приведем пошаговую инструкцию для работы с ними.

Шаг 1. Распакуйте листы и определите, с какой стороны расположено стабилизирующее покрытие.

Шаг 2. Разрежьте один из листов на две части.

Шаг 3. Снимите защитную пленку и проклейте торцы перфорированной лентой в нижней части и герметизирующей – в верхней.

Шаг 4. Приложите одну из половинок разрезанного листа к фронтону стороной со стабилизирующим покрытием наружу.

Шаг 5. Закрепите поликарбонат на фронтоне с помощью кровельных саморезов или пластиковых термошайб. В последнем варианте вам необходимо заранее разметить и просверлить отверстия в материале с учетом термического зазора.

Шаг 6. Обрежьте излишки листов, вырежьте элементы для форточки и двери.

Шаг 7. Повторите предыдущие шаги с противоположным фронтоном.

Шаг 8. Теперь укладывайте листы на крышу и стенки теплицы, крепления осуществляйте тем же образом – стабилизирующим слоем наружу и с помощью кровельных саморезов. Соседние листы укладывайте внахлест.

Помимо поликарбоната, в качестве обшивки можно использовать полиэтиленовую пленку. В таком случае она закрепляется либо планками, которые, в свою очередь, прикручиваются к каркасу саморезами, либо с помощью обручей.

Если вы уже достаточно опытный строитель и хотите начать выращивать овощи в закрытом грунте – обязательно попробуйте сделать теплицу своими руками из металлического профиля. Это не только сэкономит ваши деньги, но также станет интересным и полезным опытом.
